電動蝶閥怎么接線 DC24V電動蝶閥接線圖說明及控制方法

電動蝶閥通過電源信號來控制蝶閥的開關,以其結構簡單、體積小、操作方便,而廣泛應用于食品、環保、輕工、石油、化工、水處理、市政工程、造紙、電力、水處理等行業的工業過程自動控制系統中。蝶閥配以電動執行器,硬質鋁合金殼體,執行電源DC24v 、AC220v、AC380v等。

DC24V電動閥采用直流電動執行器控制,內置二線制的直流電機。按接線方式分為二線制和三線制,常見執行電源為DC24V兩線制。在這給大家?guī)?lái)的是為客戶專屬定制的DC24V三線控制電動蝶閥,并進行現場測試,請往下看↓↓↓↓

三線制DC24V電動閥控制原理:

三線制DC24V電動閥接線圖

1負、2正 閥門打開;1負、3正 閥門關閉。

4、5全開閥門信號反饋;4、6全關閥門信號反饋。

電動蝶閥

常規款 DC24V兩線控制原理:

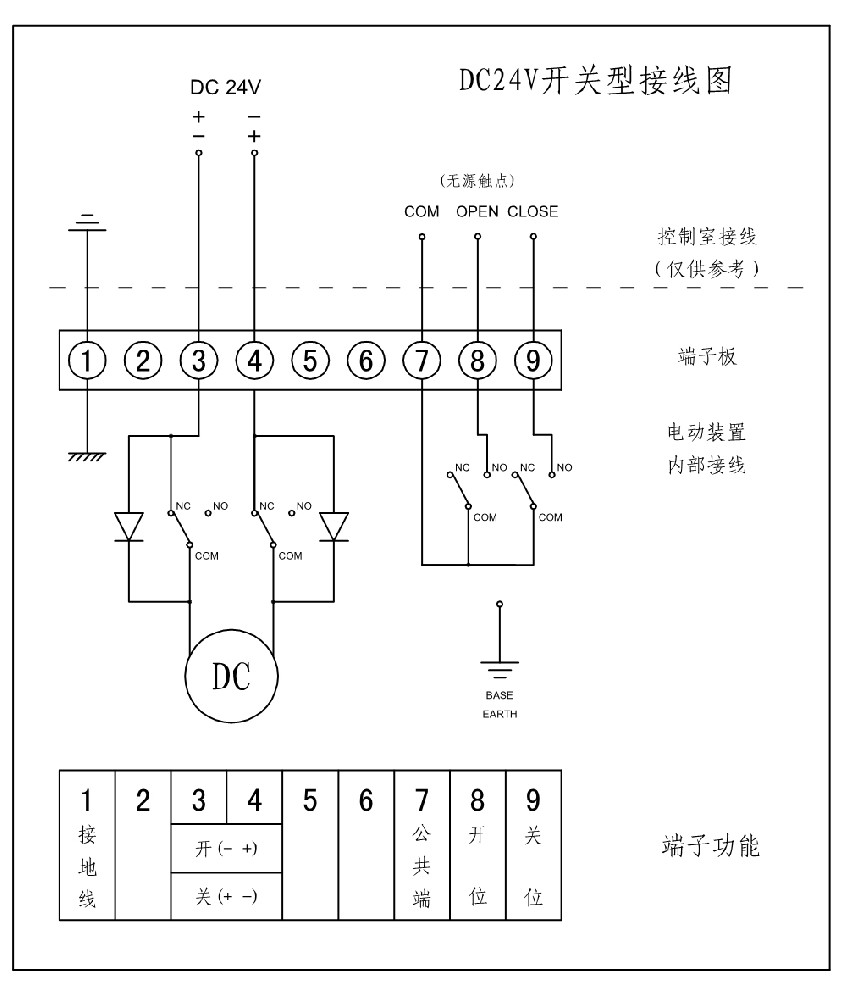

二線制DC24V電動閥接線圖

1正、2負 閥門打開;1負、2正 閥門關閉。

4、5全開閥門信號反饋;4、6全關閥門信號反饋。
