上海閘閥生產廠家，本頁主要介紹閘閥的主要產品資料, 閘閥知識、規格型號、型號編制、原理、溫度、結構、圖片等信息。
可拉伐閥門（上海）有限公司作為閘閥制造商與出口商，擁有全套的閘閥解決方案，持續為全球客戶提供更有競爭力的閘閥產品。
可拉伐閥門（上海）有限公司從成立那時起，它一直致力于了解客戶的需求和期望立志為流體控制決絕難題，從事各種水利閥、氣動蝶閥、電動蝶閥、氣動球閥、電動球閥、智能調節閥門、電動調節閥、氣動調節閥、自力式調節閥等。
因閘閥質量問題而使設備性能與原定技術要求有偏差，本公司負責解決，直到滿足要求。
我們擁有的技術服務隊伍，對客戶提出的、遇到的問題進行解決，如需現場處理，我們將派出相關人員到達現場解決問題。
對客戶提出的問題進行解答，并對客戶所面臨的工況問題提出合理的解決方案，并對產品進行合理的報價。
對服務的客戶進行跟蹤回訪，提供產品技術支持，對產品在使用過程中遇到的疑難問題進行分析并加以排除。
我們的閘閥應用到化工和石化、環境保護、數據中心、水處理、石油、天然氣、食品和飲料、工業、氣體、新能源發展、造紙和采礦等行業。
提供工作壓力、溫度、介質、連接方式、驅動方式等產品參數
收到采購清單
提供報價和選型閘閥型號
簽到采購合同
事宜商定：交貨期、特殊要求等等。
我們?yōu)槟獯鸶鞣N閘閥種選型知識及使用前后出現的常見問題
1 、閘閥型號編制方法標準：不銹鋼閘閥型號編制方法采用推薦性***家標準《GB/T 32808-2016 閥門 型號編制方法》2 、閘閥型號編制方法：閘閥型號由 7 個單元組成，分別是閥門類型、驅動方式、連接形式、結構型式、密封面材料或襯里材料類型、壓力代號或工作溫度下的工作壓力、閥體材料。其型號表示方法如下：Ⅰ（1單元）Ⅱ（2單元）Ⅲ（3單元）Ⅳ（4單元）Ⅴ（5單元） — Ⅵ（6單元）Ⅶ（7單元）Ⅰ（1單元）：閥門類型代號Ⅱ（2單元）：驅動方式代號Ⅲ（3單元）：連接形式代號Ⅳ（4單元）：結構型式代···
z41y閘閥符號是閥門型號的單元組成。z代表是閘閥，阿拉伯?dāng)?shù)字4是代表正齒輪傳動的機械驅動；4代表的是該閘閥采用的是法蘭連接方式；1代表的是該閘閥是內螺紋連接的明桿楔式單閘板閥門；y是代表密封圈或閥門的襯里材料是用硬質合金作為閘閥的開啟與關閉件制作材料的；不銹鋼閘閥產品概述：Z41H|Z41Y|Z41W-16P不銹鋼閘閥是一款常用于各種中小型的管路上作為介質的開關和阻斷來使用。不銹鋼閘閥材質上采用（CF8、304）不銹鋼材質。具有良好的可靠性和耐磨性。閘閥整體構造上為上下式，內部密封面的設計上為···
市場上有許多工業閥門。不同的工業閥門類型功能不同。一些調節介質的流動,而另一些則隔離介質。其他人控制介質的方向。它們的設計和尺寸也各不相同。工業應用中最常用的兩種閥門是球閥和閘閥。已知兩者都提供嚴密的關閉原理。本文將在工作原理、設計、端口等各種因素上比較這兩種閥門。什么是球閥?球閥是角行程閥系列的一部分。只需旋轉 90 度即可打開或關閉。球閥設計有一個中空的球,作為允許介質流動的閥瓣。球閥主要用于非泥漿應用,也適用于需要嚴密關閉的應用。 球的快速打開和關閉使其在需要介質隔離的某些應用中···
閘閥是一種廣泛應用于水系統管道中的閥門它可以安裝在工業管道和生活管道中,連接和切斷介質的循環。閘閥的種類很多,最常見的分類方法之一是根據結構形式,分為明桿閘閥和暗桿閘閥。眾所周知,蝶閥的結構非常簡單,而閘閥的體積比蝶閥大,其結構也會比蝶閥復雜。本文將為您做閘閥結構圖閘閥的詳細說明和內部結構分析。閘閥結構: 閘閥是一種以閘門為啟閉部件的閥門閘門沿閥體通道中心線垂直方向上下移動,移動方向與介質流動方向垂直。閘閥由閥體、閥座、閥桿、閘板、閥蓋、密封圈等。普通閘閥由手輪驅動此外,還可以安裝電動···
閘閥標準和規范：一般閘閥標準分為四個等級。排名從高到低依次是***家標準行業標準地方標準和企業標準。但是,低級標準比高級標準的技術要求更嚴格。換句話說,標準水平越低,技術要求越高。這是對標準內容同一部分的解釋,標準中涉及的內容、種類是非常多的。閘閥產品標準:閘閥標準編號GB/T 12232-2005GB/T 12224-2005JB/T 5298-91JB/T 9092-1999GB/T 17219-1998閘閥標準名稱通用閥門 法蘭連接鐵制閘閥鋼制閥門 一般要求》管線用鋼制平板閘閥閥門的檢驗與試驗···
Z41T、Z41H、Z41W是三種不同類型的手動閘閥，如果我們只看三種的區別，有些人會說，也就是說它們的閥座密封面由不同的材料制成，也沒錯，但這三種閘閥的區別遠不止于此，接下來我們來詳細說說Z41T型號的閘閥、Z41H、Z41W差。Z41T首先是Z41T閘閥，讓我們先拆分模型，z代表閘閥，4代表法蘭連接，1代表明桿結構，t表示密封面由銅合金制成。使用銅密封的目的是防止腐蝕，這些閥門的目的是清潔水，用于常溫低壓環境，一般閥體材料多為灰鑄鐵。Z41H其次Z41H閘閥，先拆分模型，z代表閘閥，4代表法···
硬密封閘閥和軟密封閘閥有什么區別？本文將向您介紹可拉伐閥門。硬密封閘閥和軟密封閘閥材質差異：硬密封閘閥閥體的主要材質是鑄鋼、不銹鋼、鍛鋼。閘板和內流道密封均采用鎢鉻鈷合金疊焊。軟密封閘閥閥體材料多為鑄鐵，閥板封裝，軟密封閘閥的外觀，和流道側面的閥壁均由噴塑靜電粉末制成。它不僅外觀美觀，更重要的是流道和內閥壁的光滑度，確保橡膠襯里的閘門在開啟和關閉時不會受到閥內壁粗糙度的影響。軟密封閘閥與硬密封閘閥用途不同：軟密封閘閥適用于常溫（≤80℃）非腐蝕性氣液介質。如清水、天空、石油產品、污水處理和其他管···
最近，很多網友問小編法蘭閘閥規格標準******的方法是什么？有關法蘭閘閥型號尺寸對照表******的方法是哪種？******法蘭閘閥型號？根據管道參數選擇電磁閥的這篇文章主要介紹了法蘭閘閥規格標準，包括法蘭閘閥型號尺寸對照表，下面小編整理了法蘭閘閥規格標準的資料，看看法蘭閥門的型號和規格尺寸詳細步驟吧！ 覺得網上的一些答案都沒有說到上，沒有徹底的解決法蘭閘閥規格標準的問題。下面就來詳細了解具體正確步驟吧！1.閘閥型號編制方法標準閘閥型號編制方法采用推薦性***家標準《GB/T 32808-2016 閥門 型號編制方法》2···
1、閘閥和截止閥區別正常情況，截止閥比閘閥的價格會優惠點，閥門的結構比閘閥簡單一些，但如果是大口徑的截止閥和閘閥兩者的區別比較大，閥門的規格口徑越大，截止閥的價格會比閘閥價格高，所以我們在選擇的時候，小規格適合選用截止閥，大規格的適合選用閘閥。閘閥結構圖截止閥結構圖2、閘閥和截止閥結構不同閘閥、蝶閥、止回閥、截止閥和球閥等等這些閥門都是現在各種管路系統中不可或缺的控制部件。每一種閥門不論是在外觀、結構甚至是功能用途上都有差別。但截止閥和閘閥在外形上有一些相似之處，同時都具有在管路中做截?cái)嘤玫墓δ堋ぁぁ?/p>
明桿閘閥也稱為升降桿閘閥，其在啟閉過程中閥桿和閘板一起上下動作。手輪帶動閥桿螺母轉動，螺母轉動時帶動閥桿上下動作。閥桿是不轉的。閘板側面有凹槽，閥體內壁上有導向凸臺，二者配合，對閘板起到導向限位作用。閘板與閥桿端部T型頭連接。明桿閘閥開啟時可以看到閥桿逐漸上升，通過閥桿上升幅度可以判斷閘閥開啟程度，并可以通過閥桿位置，判斷閥門是處于開狀態還是關狀態。所以對于重要場合多用明桿閘閥，防止出現問題時發生誤判。明桿閘閥開啟時閥桿要上升到和閘閥通徑大小數值一樣的高度，對于空間寬敞的地方還好，對于空間狹小的···
閘閥只能作全開和全關，不能作調節和節流。
閘閥(gate valve)是一個啟閉件閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節流。閘閥通過閥座和閘板來接觸進冄行密封,通常密封面會堆焊金屬材料以增加耐磨性,如堆焊1Cr13、STL6、不銹鋼等。閘板有剛性閘板和彈性閘板,根據閘板的不同,閘閥分為剛性閘閥和彈性閘閥。
閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為5°,介質溫度不高時為2°52'。楔式閘閥的閘板可以做成一個整體,叫做剛性閘板;也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。閘閥的閘板隨閥桿一起作直線運動的,叫升降桿閘閥,亦叫明桿閘閥。
| 氣動閘閥是一種依靠氣源壓力驅動的閥門,主要由閘閥和氣動執行器組成,一般應用在管道直徑較大的地方,屬于開關型閥門。其性能高、密封效果好且氣動控制速度快,顧多用于要求快速切斷或開啟的工況當中,不能用來做調節介質使用。 | ||
| 氣動閘閥原理 | 氣動閘閥型號 | 閘閥分類 |
| 氣動閘閥是配上氣動執行機構,借助壓縮空氣驅動來控制閘閥,閥芯采用楔形結構平行式結構組成。 詳情參閱:氣動閘閥原理 | 以下氣動閘閥型號編制方法為公司結合***際型號編輯而成,方便大家對閘閥正確選型有更多的幫助和認知。 詳情參閱:氣動閘閥型號 | 閘閥分為多種結構形式,其所采用的密封元件結構類型不同,根據密封元件的結構,又可分成幾種不同的類型。 詳情參閱:閘閥分類 |
閘閥關閉時,密封面可以只依靠介質壓力來密封,即只依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封。大部分閘閥是采用強制密封的,即閥門關閉時,要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。
運動方式:閘閥的閘板隨閥桿一起作直線運動的,亦叫明桿閘閥。通常在升降桿上 有梯形螺紋,通過閥門頂端的螺母以及閥體上的導槽,將旋轉運動變?yōu)橹本€運動,也就是將操作轉矩變?yōu)椴僮魍屏?。開啟閥門時,當閘板提升高度等于閥門通徑的1:1倍時,流體的通道完全暢通,但在運行時,此位置是無法監視的。實際使用時,是以閥桿的頂點作為標志,即開不動的位置,作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2-1圈,作為全開閥門的位置。因此,閥門的全開位置,按閘板的位置(即行程〉來確定。有的閘閥閥桿螺母設在閘板上,手輪轉動帶動閥桿轉動,而使閘板提升,這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。
***內生產閘閥的廠家比較多,連接尺寸也大多不統一。主要分以下幾個大類:1、按JB/T2203-1999《閘閥結構長度》生產的機械部標準閥門;2、按GB/T12221-2005《金屬閥門結構長度》生產的***標閥門;3、按ASME B16.10-2009《閥門的面對面及端對端尺寸》生產的美標閥門。
閘閥按閘板的結構不同分為楔式和平行式兩類。楔式閘板有3種結構:單閘板、雙閘板和彈性閘板。

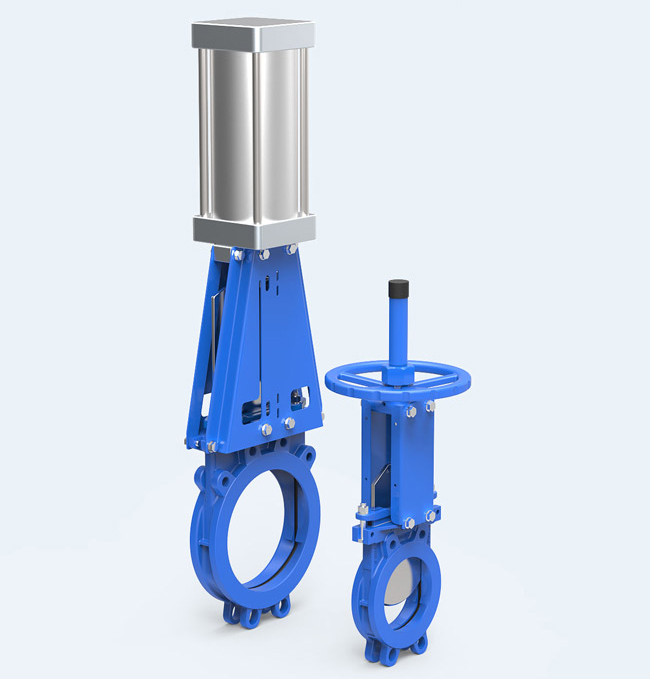

閘閥根據結構類型的不同又分為平板閘閥和刀型閘閥。
手動閘閥工作原理:轉動手輪,通過手輪與閥桿的螺紋的進、退,提升或下降與閥桿連接的閥板,達到開啟和關閉的作用。
按殼體/主體材料分類,閘閥可分為:
金屬材料閥門:如碳鋼閥門、合金鋼閥門、不銹鋼閥門、鑄鐵閥門、鈦合金閥門、蒙乃爾閥門、銅合金閥門、鉛合金閥門等。
金屬閥體襯里閥門:如襯膠閥門、襯氟閥門、襯鉛閥門、襯塑閥門、襯搪瓷閥門。
非金屬材料閥門:如陶瓷閥門、玻璃閥門、塑料閥門。
優點
1、流動阻力小。閥體內部介質通道是直通的,介質成直線流動,流動阻力小。
2、啟閉時較省力。是與截止閥相比而言,因?yàn)闊o論是開或閉,閘板運動方向均與介質流動方向相垂直。
3、高度大,啟閉時間長。閘板的啟閉行程較大,升降是通過螺桿進行的。
4、水錘現象不易產生。原因是關閉時間長。
5、介質可向兩側任意方向流動,易于安裝。閘閥通道兩側是對稱的。
6、結構長度(系殼體兩連接端面之間的距離)較小。
7、形體簡單,結構長度短,制造工藝性好,適用范圍廣。
8、結構緊湊,閥門剛性好,通道流暢,流阻數小,密封面采用不銹鋼和硬質合金,使用壽命長,采用PTFE填料,密封可靠,操作輕便靈活。
缺點
密封面之間易引起沖蝕和擦傷,維修比較困難。外形尺寸較大,開啟需要一定的空間,開閉時間長。結構較復雜。
